STM32CubeMX使用教學—GPIO設定

介紹

本篇文章帶您了解STM32CubeMx操作,使用使軟體的好處是可以直接將接腳設定成我們要的功能,然後再自行產生程式碼,我們就可在程式碼中實現我們想要的功能。

教學

步驟1: 打開cubxmx軟體,點選紅色方框ACESS TO MCU SELECTOR。

點選之後會看到以下畫面。

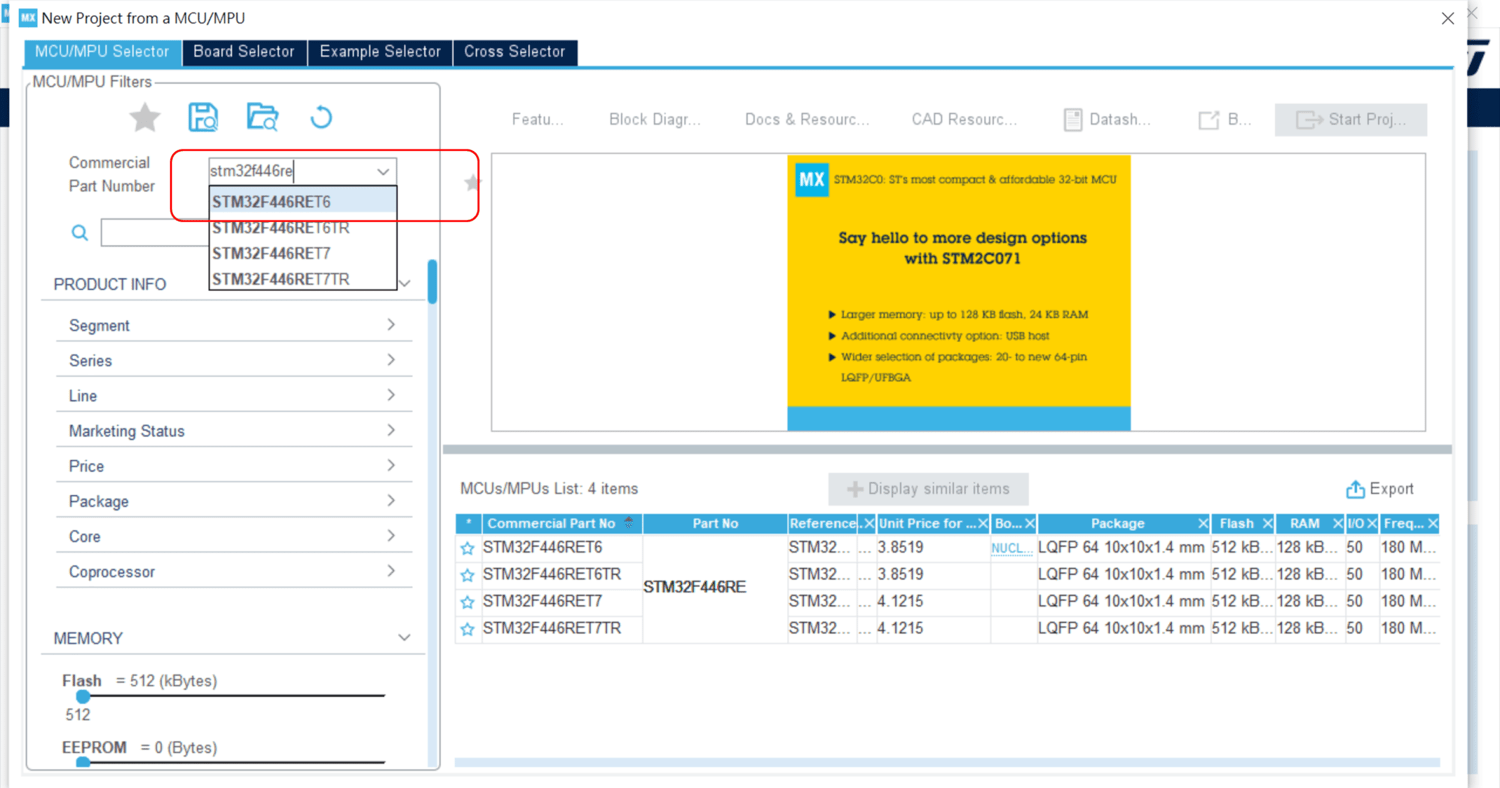

步驟2: 在左上方部分,輸入MCU型號。

在右下方框部分會同步出現搜尋結果。

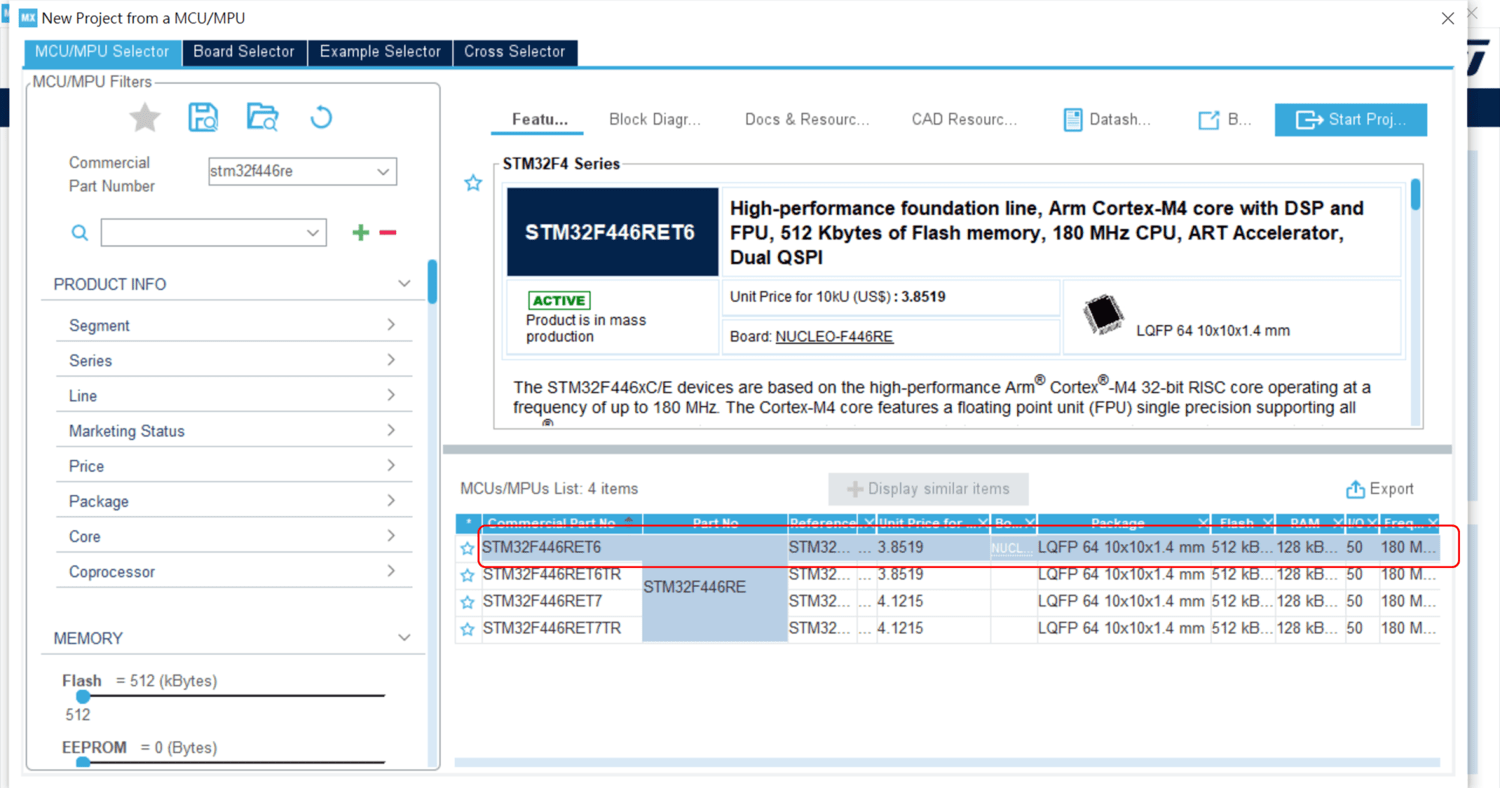

步驟3: 兩次點擊,點選我們此顆MCU的型號。

點選之後,會進入以下畫面。

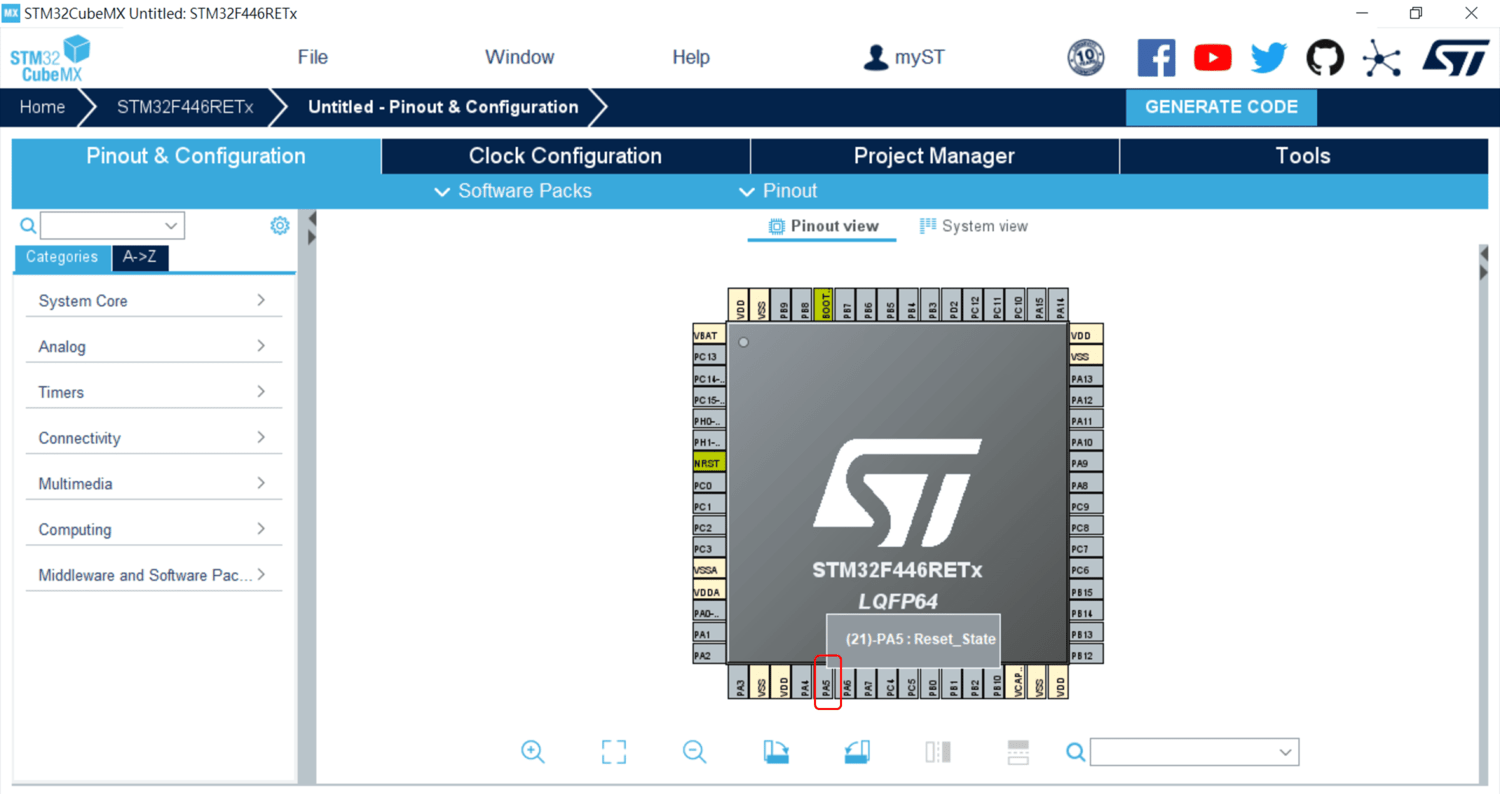

步驟4: 點選PA5。

PA5指的是MCU上LED燈的腳位,實際上要點選哪一個接腳,要看規格書以及對應我們想要的功能才能知道。

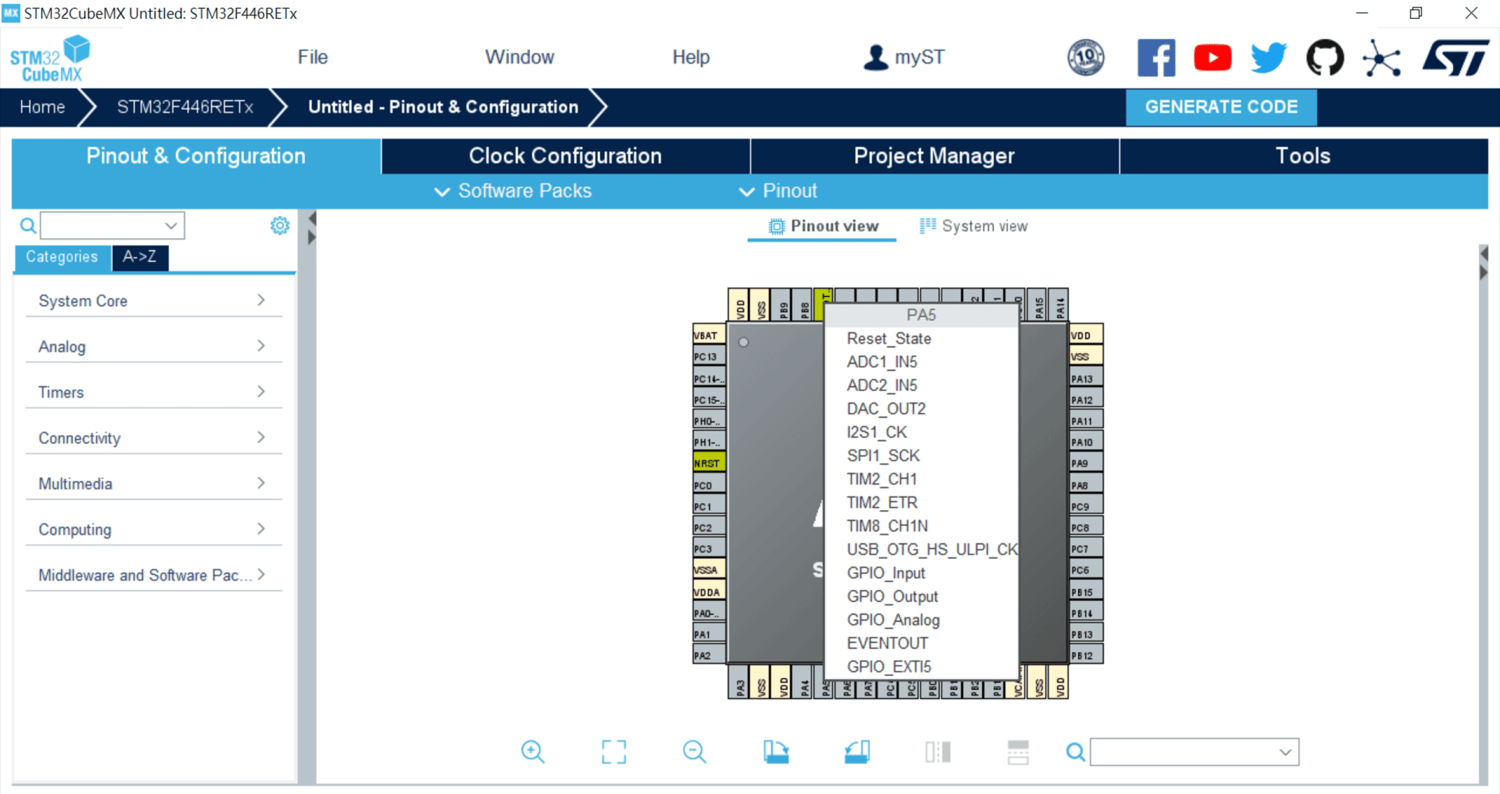

步驟5: 選擇GPIO_Ouput。

因為此處我們要實現LED燈閃爍,所以選擇GPIO output。

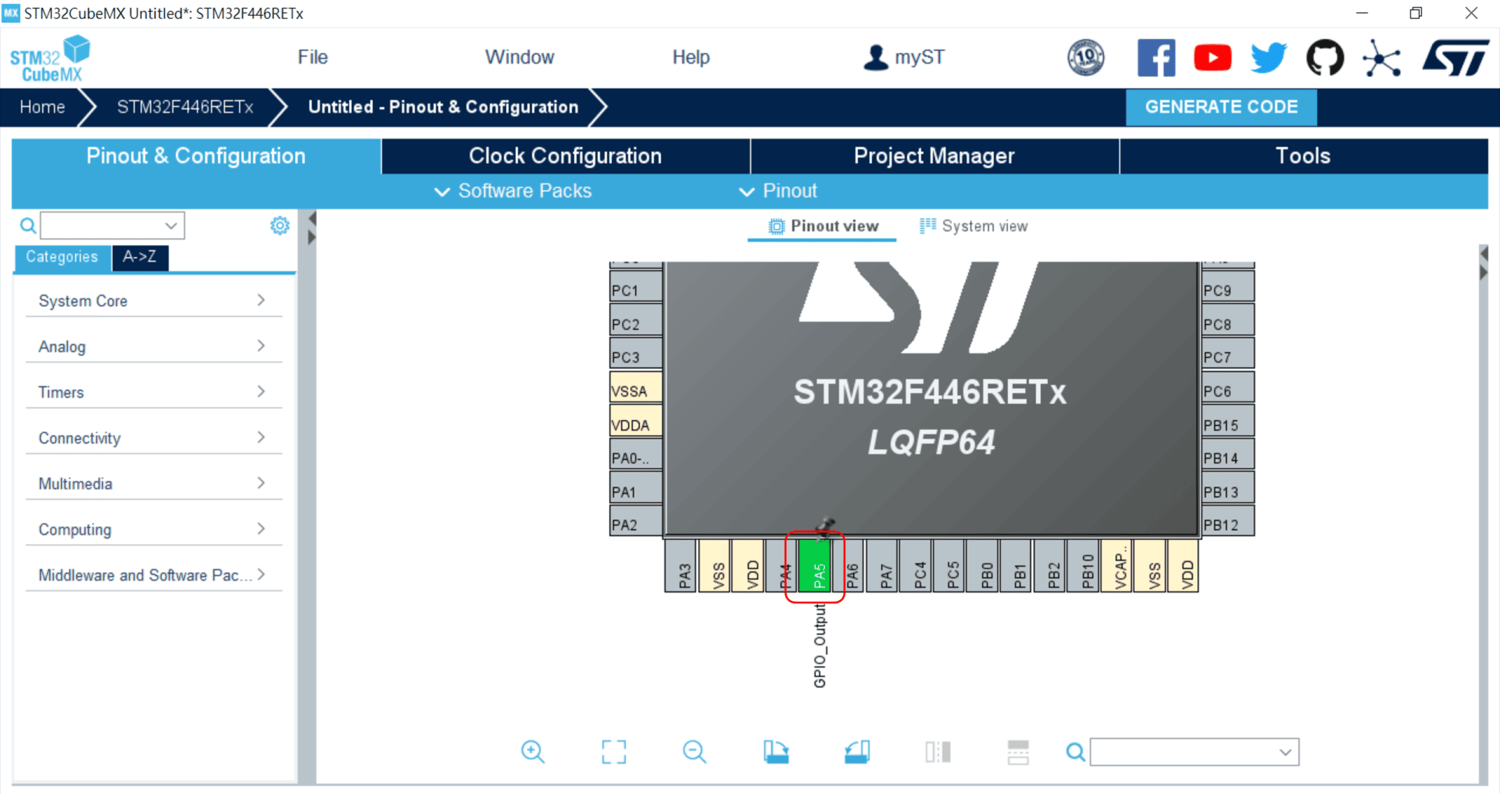

步驟6: 點選完之後,出現綠色框框,代表此設定完成。

點選完之後一定要確認有沒有綠框,有時候是黃框則代表沒有設定完成。

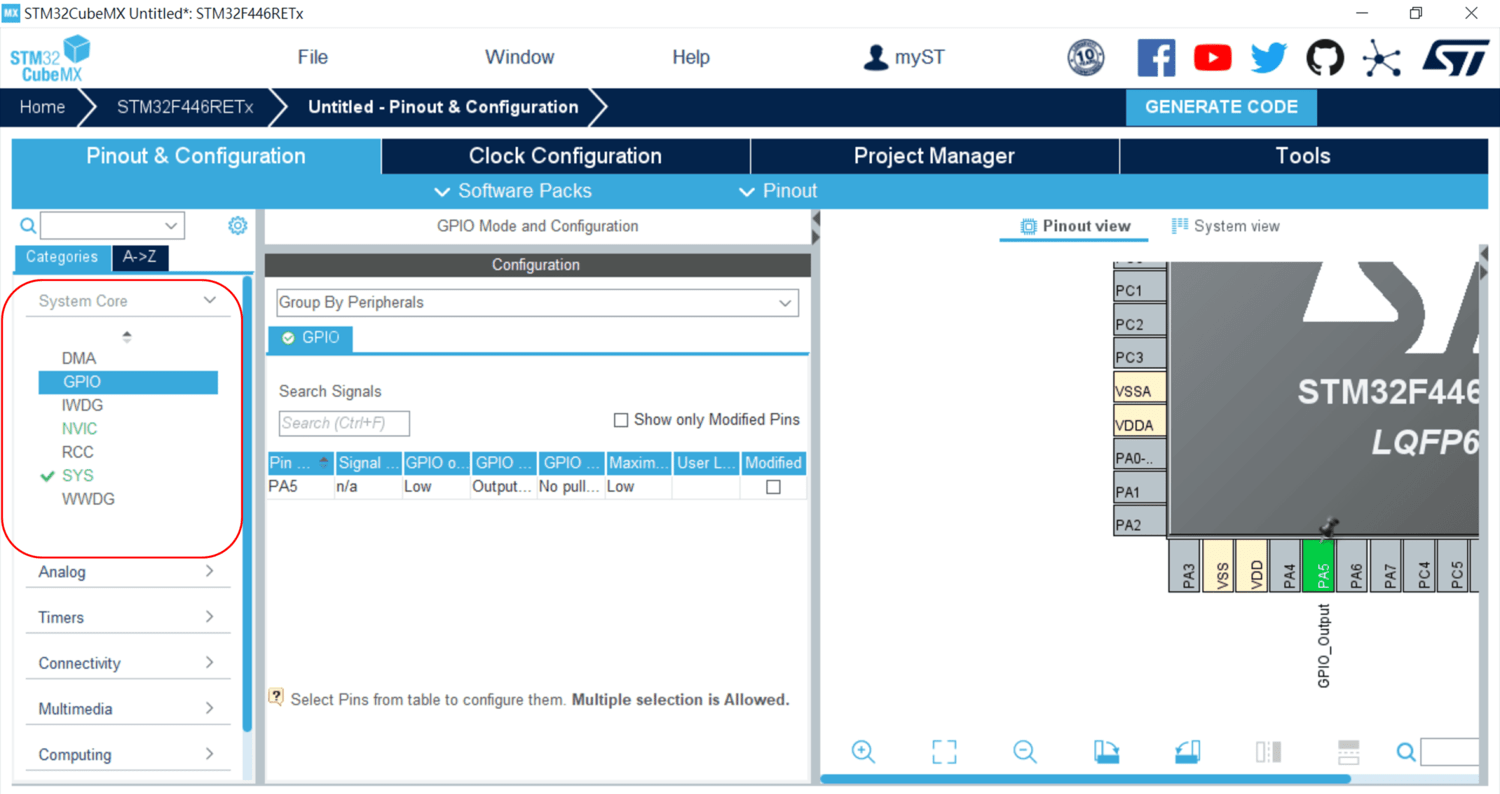

步驟7: 點選左邊system core欄位,點選裡面的GPIO。

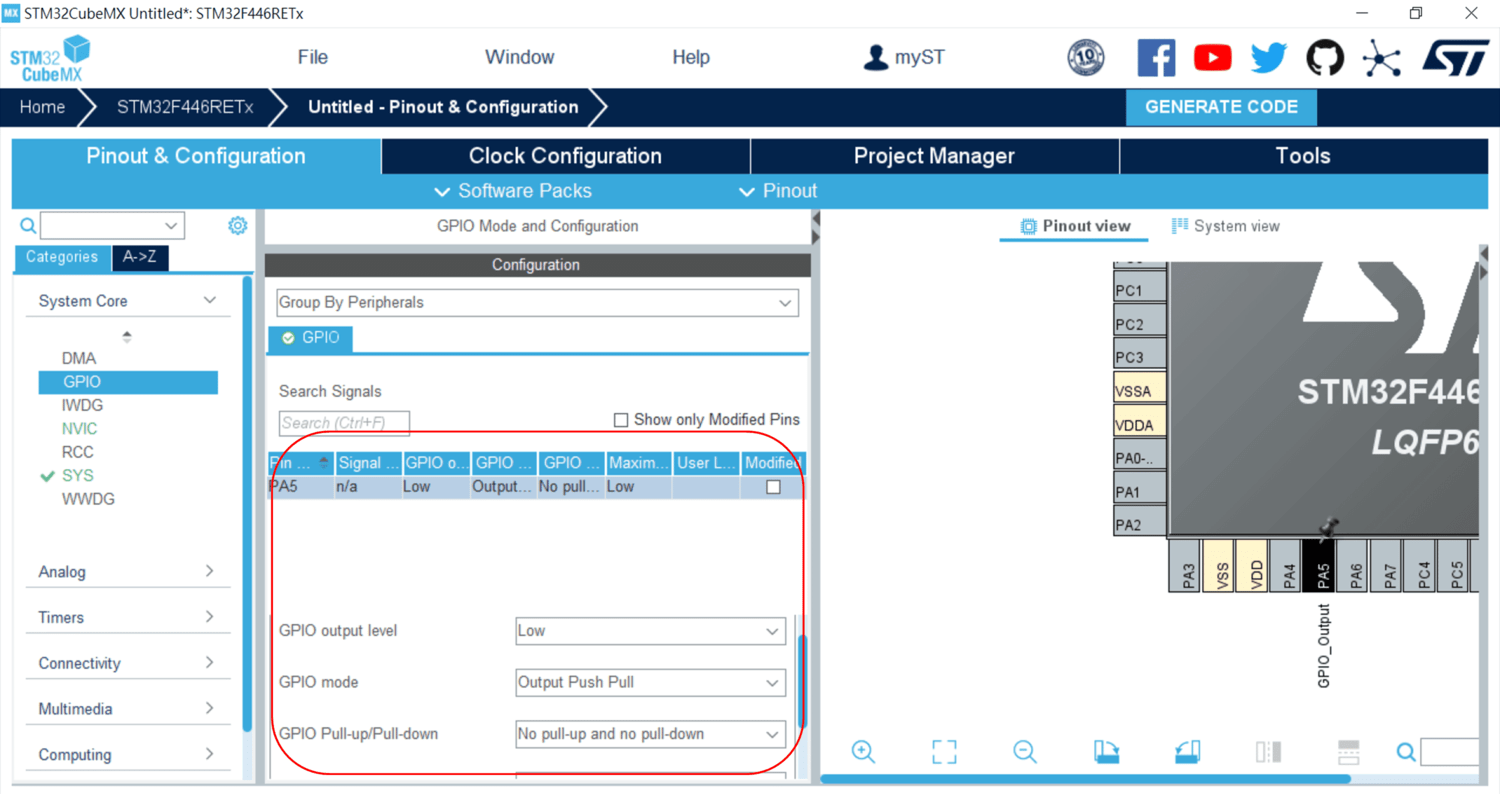

步驟8: 點選PA5的那條框框,可看到GPIO詳細的設定。

步驟9: 點選project manager,出現以下畫面。

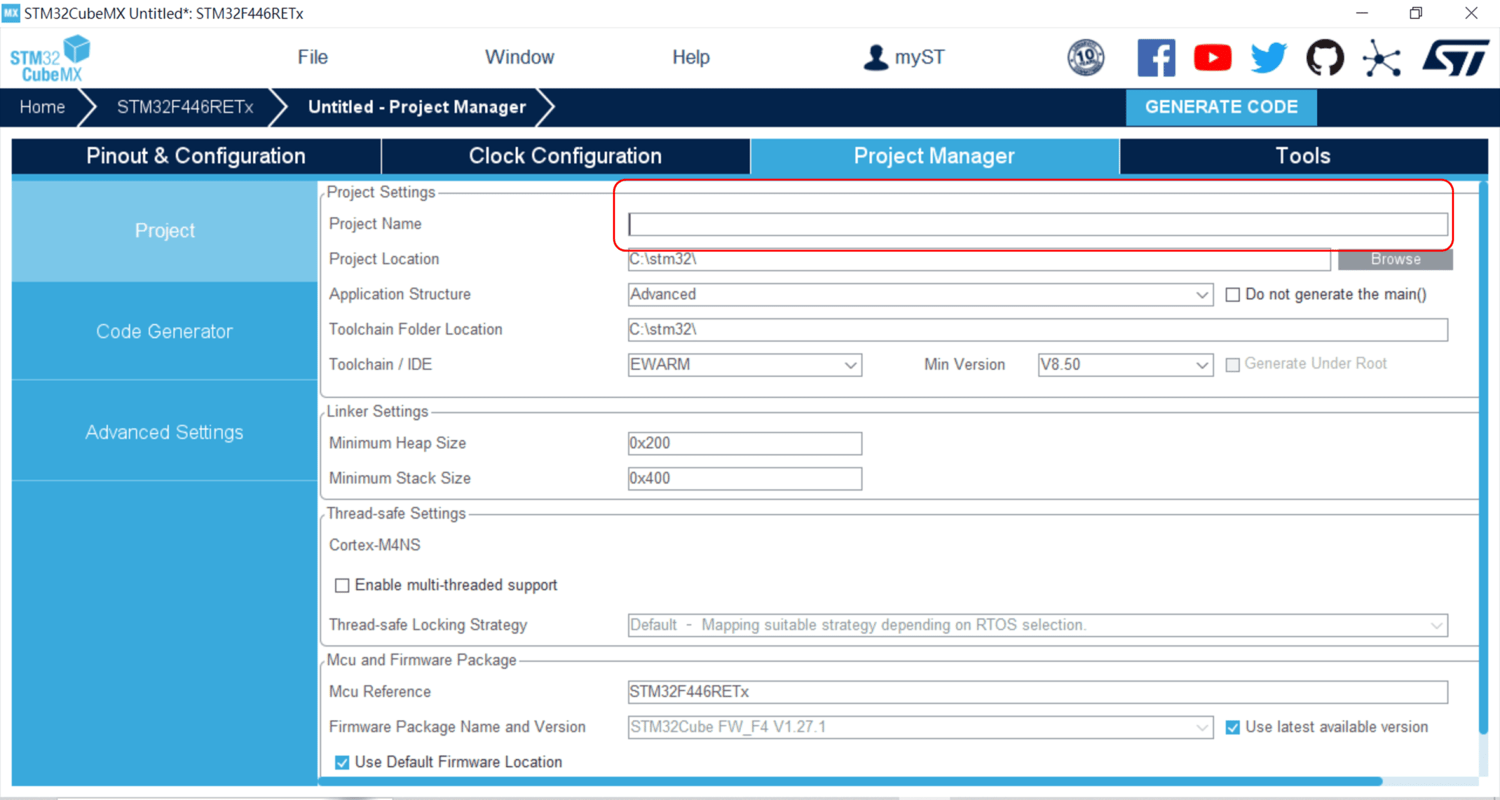

步驟10: 輸入project名稱。

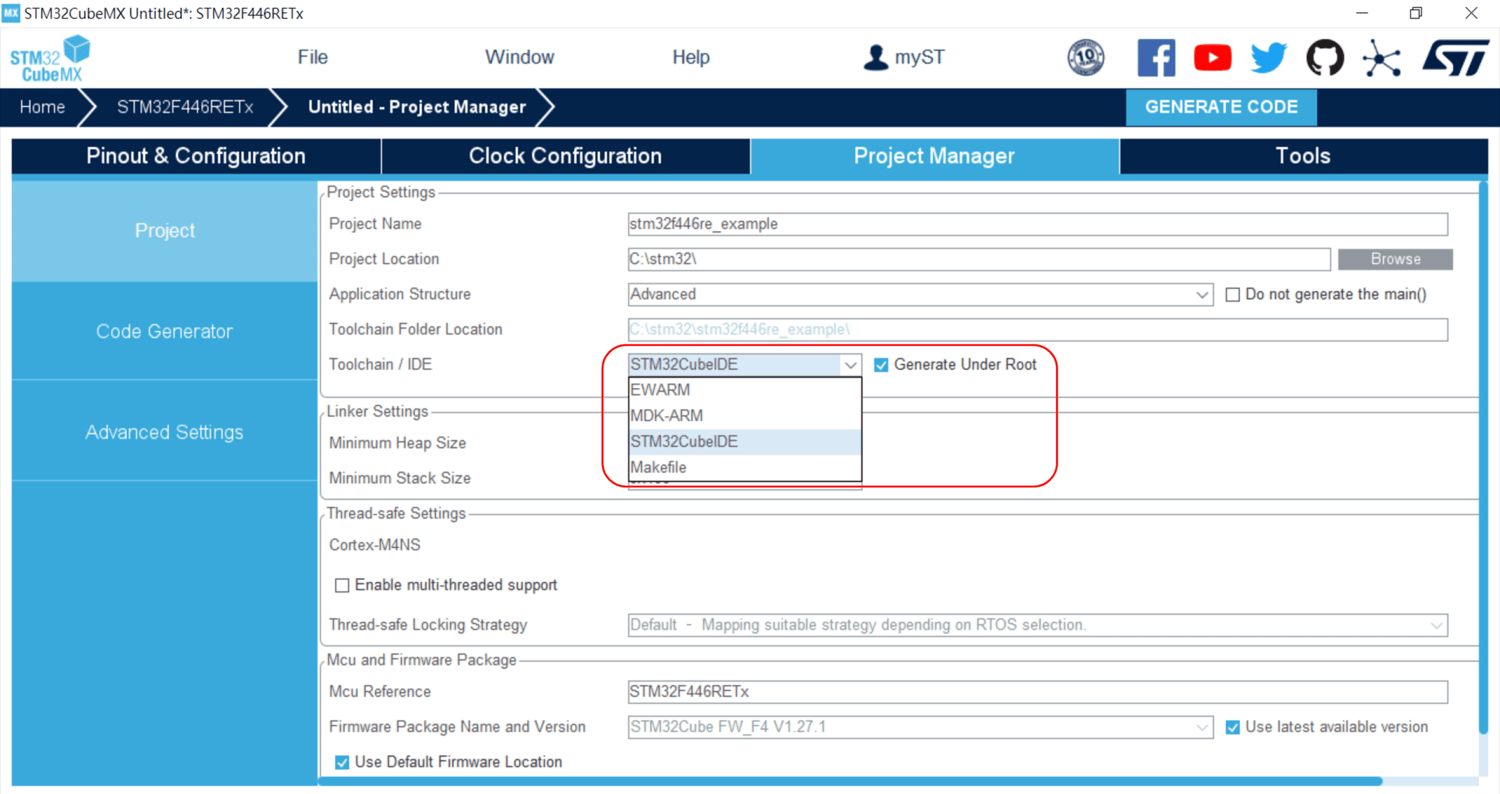

步驟11: 選擇編譯器,看看要用哪個編譯器做開發。我們選擇stm32cubeIDE。

步驟12: 點選右上方,GENERATE CODE,即可產生程式碼,完成。

結論

本篇文章帶您利用STM32CubeIDE快速完成程式碼設定。
